Shaft zidovi i instalaciona okna – zaštita instalacija, požar i revizioni pristup
Kako se u suvoj gradnji zatvaraju vertikalna instalaciona okna, liftovski i servisni šahtovi, šta razlikuje pravi shaftwall od klasičnog instalacionog zida i zašto su požarna zaštita, akustika, prodori instalacija i reviziona vrata deo istog sistema.
Shaft zid nije isto što i običan pregradni zid
Klasičan pregradni zid se najčešće izvodi između dve pristupačne prostorije. Shaft zid služi za zatvaranje prostora u kome se nalaze vertikalne instalacije, lift, ventilacioni kanali ili drugi servisni vodovi. Kod specijalizovanih shaftwall sistema velika prednost je to što se zid može izvesti sa jedne pristupačne strane, bez rada iz unutrašnjosti samog okna.
Vertikalna servisna okna
Za liftove, instalacione risere, ventilaciju i druga okna gde pristup sa obe strane nije praktičan ili bezbedan.
Sanitarije i MEP
Širi dvostruki zid ili predzid koji omogućava smeštaj cevi, vodokotlića, nosača, armatura i revizionih otvora.
Pristup servisnim tačkama
Reviziona vrata moraju omogućiti održavanje, ali istovremeno sačuvati zahtevane performanse zida.
Liftovski šahtovi, instalacioni riseri i hotelske servisne zone
Liftovski i servisni šahtovi
Specijalizovani shaftwall sistemi koriste se za zatvaranje liftova, stepenišnih jezgara i vertikalnih servisnih risera u višespratnim objektima.
Hoteli i apart-hoteli
Vertikalni vodovi za kupatila, ventilaciju i elektroinstalacije često prolaze kroz ponovljene servisne zone između soba i hodnika, gde su važni požar, akustika i pristup održavanju.
Stambene zgrade
Instalaciona okna grupišu vodovodne, kanalizacione i ventilacione vertikale i omogućavaju njihovo zatvaranje laganim suvim sistemom.
Poslovni i javni objekti
Veći broj instalacija, česte promene i potreba za servisiranjem čine modularne zidne sisteme pogodnim za tehničke zone i hodnike.
U hotelskim projektima shaft zidovi se prirodno povezuju sa akustičkim pregradama, plafonima i prefabrikovanim kupatilima.

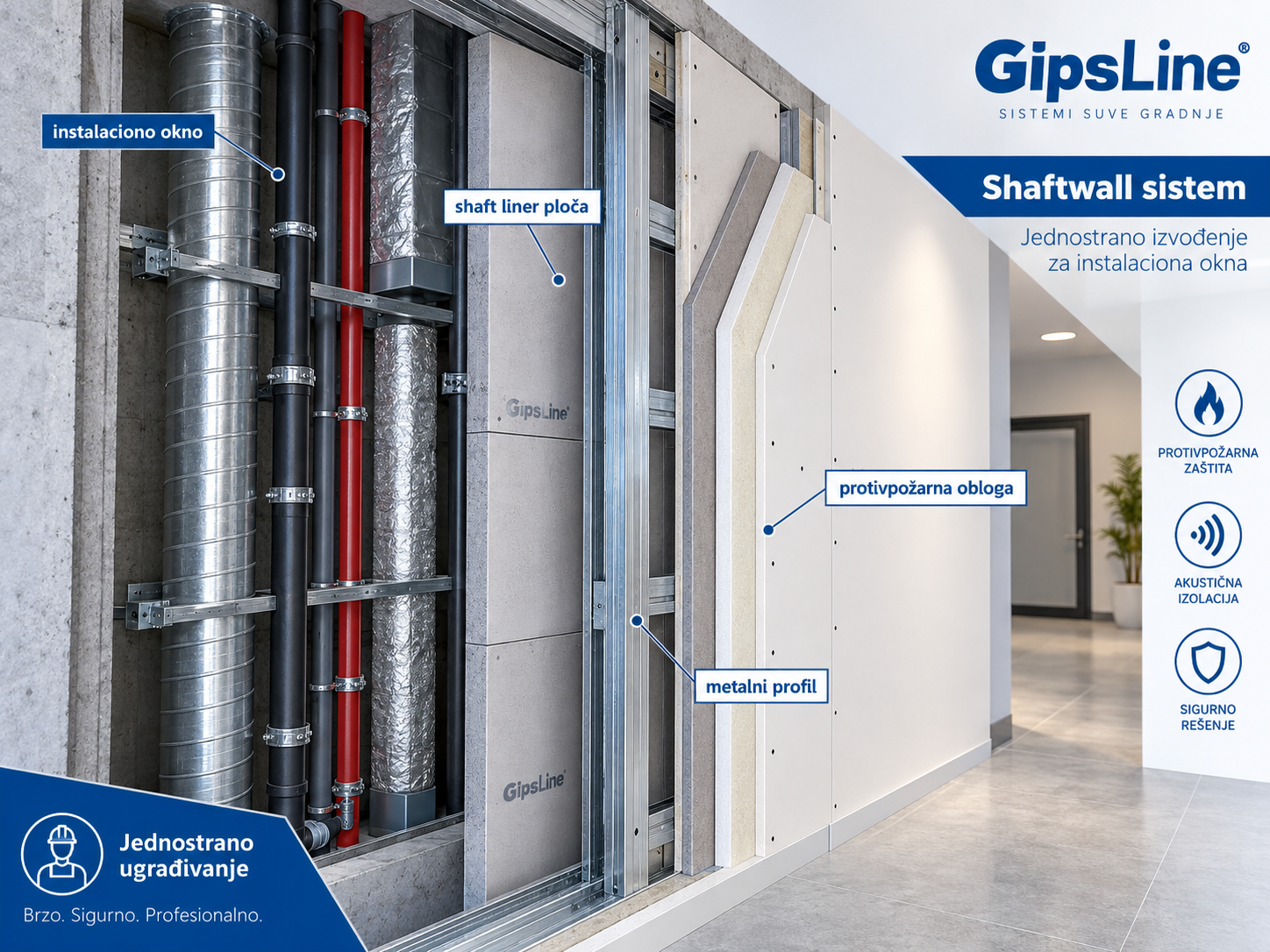

Zašto postoje posebni shaftwall sistemi?
Kod dubokog ili uskog okna monter često nema mogućnost da bezbedno radi sa unutrašnje strane. Zato postoje sistemi u kojima se unutrašnja „shaft liner“ ploča postavlja u posebne profile sa pristupačne strane, a zatim se prema prostoriji dodaju završne protivpožarne ploče.
Rad sa jedne strane
Omogućava zatvaranje okna bez skele ili pristupa iz same vertikale.
Mala masa sistema
Suvi zid je znatno lakši od masivnih zidova, što može smanjiti opterećenje konstrukcije.
Požarna zaštita
Kompletni shaftwall sistemi projektuju se i ispituju za definisanu otpornost na požar.

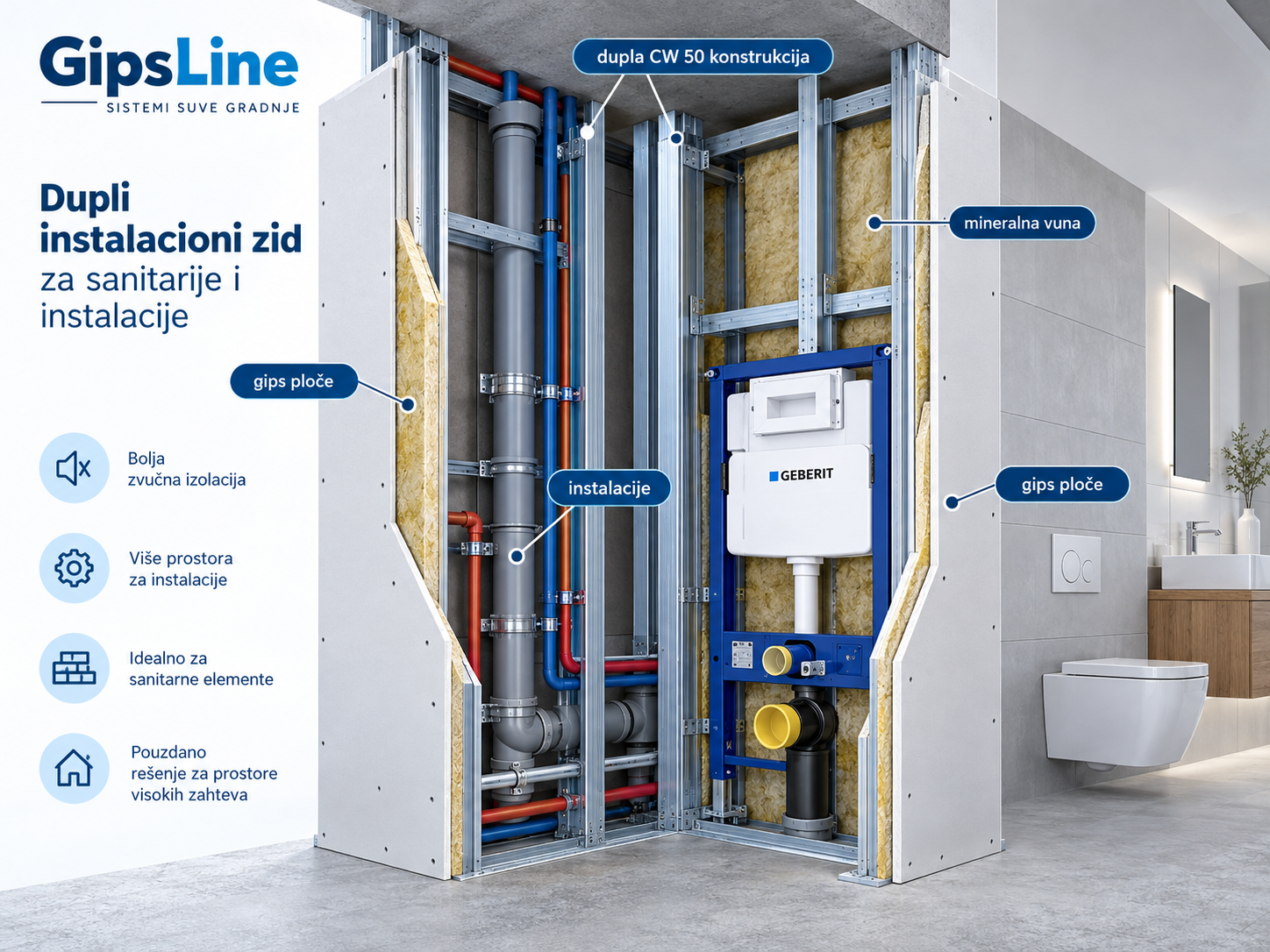

Kada se umesto shaftwall-a radi dupli instalacioni zid?
Iza WC šolje, umivaonika, tuša ili servisnog zida često nije potreban pravi shaftwall, već instalacioni zid sa dve paralelne CW konstrukcije. Takav zid daje dovoljno prostora za cevi, ugradne vodokotliće, nosače i armature.
| Tip zida | Glavna namena | Pristup | Tipičan princip |
|---|---|---|---|
| Shaftwall | Vertikalno okno, lift, servisni riser | Često samo sa jedne strane | Specijalna shaft liner ploča + sistemski profili + završne ploče |
| Instalacioni zid | Sanitarije, cevi, instalacije u kupatilu | Iz prostorije | Dvostruka CW konstrukcija sa dovoljno širokim međuprostorom |
| Predzid | Lokalno sakrivanje instalacija uz postojeći zid | Sa jedne strane prostorije | Metalna obloga / samostojeća konstrukcija prema detalju |
Za osnove CW konstrukcije pogledajte CW i UW profili – dimenzije, razmak i primena.

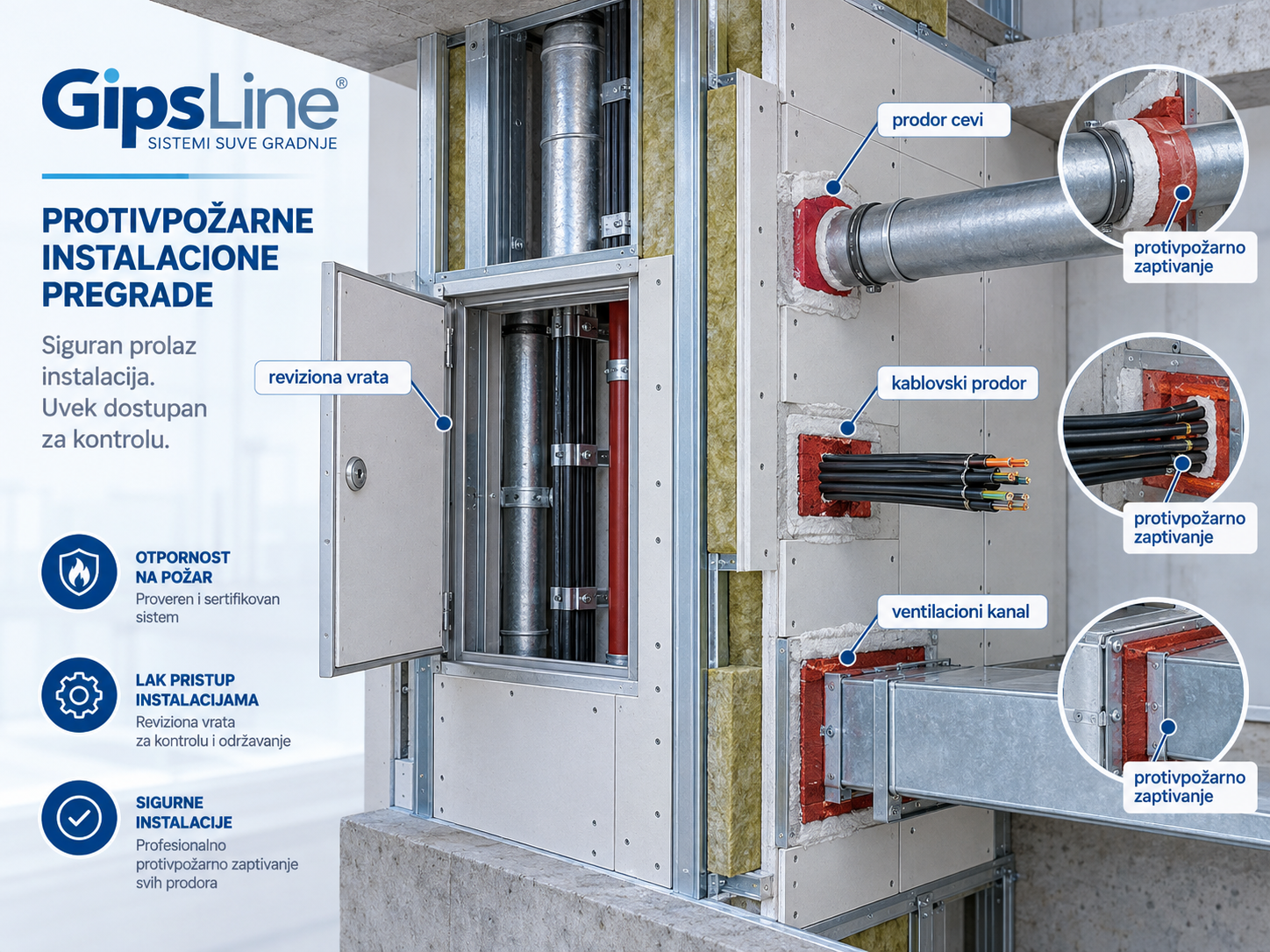

Svaka cev i kabl menjaju ponašanje zida
Instalaciono okno postoji upravo zato što kroz njega prolaze instalacije. Problem je što svaki prodor kroz oblogu — cev, kablovski snop, ventilacioni kanal ili reviziona vrata — može prekinuti kontinuitet požarne i akustičke zaštite.
Prodori cevi
Otvor oko cevi mora biti rešen odobrenim sistemom zaptivanja odgovarajuće klase.
Ventilacioni kanali
Klape i prolazi kroz zid moraju biti koordinisani sa projektom zaštite od požara.
Kablovski prolazi
Veliki snopovi kablova zahtevaju planiran prolaz i sistemsko zaptivanje, ne improvizovanu PUR penu.
Kako omogućiti servis bez rušenja zida?
Ventili, brojila, sifoni, protivpožarne klape i druge servisne tačke moraju ostati dostupne. Zato se revizioni otvor planira pre zatvaranja obloge, a ne naknadno iseče tamo gde „ima mesta“.
Standardna revizija
Za obične tehničke zone gde zid nema posebnu požarnu ili akustičku klasifikaciju.
Sistemska protivpožarna revizija
Ako zid ima zahtevanu požarnu otpornost, vrata moraju imati odgovarajuću klasifikaciju i biti ugrađena prema sistemskom detalju.
Instalaciono okno može biti ozbiljan izvor buke
Kanalizacione vertikale, ventilatori, pumpe i liftovi proizvode buku i vibracije. Ako je shaft zid neposredno uz hotelsku ili stambenu sobu, potrebno je posmatrati ne samo požarnu zaštitu već i prenos zvuka kroz zid, plafon i konstrukciju.
Mineralna vuna
U odgovarajućem sistemu može smanjiti rezonanciju šupljine i poboljšati zvučnu izolaciju.
Višeslojna obloga
Veća površinska masa često doprinosi boljoj izolaciji vazdušnog zvuka.
Elastično odvajanje
Kruti spojevi i neizolovane cevi mogu preneti vibracije mimo same zidne obloge.
Za detaljnije objašnjenje pogledajte zvučnu izolaciju pregradnog zida od gipsa.
Shaft, kupatilo i hotelska soba treba da se projektuju zajedno
U hotelu je najefikasnije da se vertikalni riser, bathroom pod, zid prema sobi i plafonska instalaciona zona koordiniraju kao jedan paket. Tako se unapred određuju priključci, revizije, prodori, ojačanja i granice požarnih i akustičkih sistema.
Pogledajte i prefabrikovana kupatila, vodič moderna rešenja suve gradnje u hotelima i primer bathroom poda na hotelskom gradilištu u Nemačkoj.
Šta treba definisati pre zatvaranja okna?
1. Namena i klasa zida
Da li je to obična instalaciona obloga, požarni shaftwall ili akustički zahtevna pregrada?
2. Sve instalacije
Cevi, kanali, kablovi, ventili, klape i njihovi prečnici moraju biti poznati pre zatvaranja.
3. Revizioni otvori
Tačne pozicije i dimenzije pristupa za buduće održavanje.
4. Prodori i zaptivanje
Sistemski detalj za svaki prolaz kroz požarnu ili akustičku granicu.
5. Ojačanja
Dodatni profili ili nosači za vrata, konzole, sanitarije i teške elemente.
6. Završna obrada
Vrsta ploče, vijci, spojevi i završni nivo površine prema nameni prostora.
Od profila do završnog detalja
CW i UW profiliVrste gips pločaRazmak šrafovaBandažiranje spojevaZvučna izolacijaSvi vodičiPlanirate instalacione zidove, hotelske sobe ili prefabrikovana kupatila?
Kod većih projekata ima smisla uskladiti zidne sisteme i MEP instalacije pre početka serijske izvedbe. GipsLine može razmotriti koncept, detalje i mogućnost standardizacije kroz više prostorija ili etaža.
GipsLine PodsPozovite 061 610 10 72Najčešća pitanja o shaft zidovima i instalacionim oknima
Šta je shaftwall?
Shaftwall je specijalizovan laki zidni sistem za zatvaranje liftovskih, instalacionih i servisnih okana. Posebni sistemi omogućavaju montažu sa samo jedne pristupačne strane.
Da li je shaftwall isto što i dupli CW instalacioni zid?
Ne. Dupli CW zid se često koristi za sanitarne instalacije i predzidove, dok shaftwall koristi poseban sistem ploča i profila namenjen vertikalnim oknima i definisanim performansama.
Da li se u instalacioni zid može ugraditi reviziono okno?
Da, ali njegov položaj i dimenzije treba planirati unapred. Kod požarno klasifikovanog zida potrebno je koristiti reviziona vrata odgovarajuće klase i sistemski detalj ugradnje.
Da li mineralna vuna mora da se postavlja u shaft zid?
Zavisi od konkretnog sistema i zahtevanih performansi. Ne treba je dodavati ili izostavljati napamet kod klasifikovanog sistema, već pratiti dokumentovanu konfiguraciju.
Može li obična protivpožarna gips ploča da napravi EI 90 ili EI 120 zid?
Ne sama po sebi. Požarna klasifikacija važi za kompletan ispitan sklop sa propisanim profilima, slojevima, pričvršćenjem, spojevima, zaptivanjem i prodorima.
Napomena: konkretne klase otpornosti na požar, akustičke vrednosti, maksimalne visine i dozvoljene prodore potrebno je proveriti u aktuelnoj tehničkoj dokumentaciji izabranog sistema i projektu objekta.
